產品簡介
超智能風光互補控制器是我司在超高性能控制器基礎上設計出來的新一代新能源應用控制設備，特別是針對風機發電，抗臺風保護安全性方面做了質的改變。使風機更改可靠安全工作(如限轉速持續發電，限電流持續發電）。凝結了多年應用經驗而成（比如防水，防塵，鹽霧，操作接線錯誤，風機抗風極限控制等）控制器采用分層，積木結構，便于快速定制適合應用。
性能特點
1---外形工業級外形設計，美觀大方，極具質感，全部材料選用工業級，工作溫度可達-40℃-85℃
2---可視圖形化操作界面，易操作，易識別
3---可靠的防水性能（線路板三防處理、分層結構設計），即使進水（少量），也不會損壞設備
4---標配RS232通訊，便于配合計算機軟件做監控。（RS485、短距離無線可選配），采用了USB轉RS232構件，更加方便的和計算機做數據交流（有USB接口的電腦即可使用），配置參數時不需要用蓄電池供電
5---接線端子處采用注塑工藝，不會發生接線短路、碰線的現象，讓客戶更安全操作
6---蓄電池輸入端持續反接不會損壞，并有蜂鳴報警。避免了由于接線錯誤，引起設備損壞，著火，也能更好的保護電池。
7---光伏板輸入端持續反接不會損壞，并有蜂鳴報警提示。特別晚上施工時，不會引起接線錯誤。
8---放電輸出端有持續短路輸出保護，過流保護。異常排除后自己恢復。避免了由于用電設備故障（特別是短路），造成控制器損壞，或者引起火災。
9---提供MPPT功能（升壓型/風機，降壓型/光伏），使風機在低風速下也能對電池充電，提高風能利用率。（選配件）
11---專利型風機極限保護組件?？梢允癸L(fēng)機在極端風速下，或工作中電池脫開、安裝時大風下先接風機等狀況提供風機及控制器的保護。（選配件）
12---專利型風機穩速控制方法，可以使風機不會超轉速運行，好處是在大風時候，風機一樣可以保持穩速發電，極大提高風機發電量。不會按常規方法這樣超速下，直接剎車，停止風機運轉。
13---專利型風機失速限流控制方法，可以使風機不會過電流運行，保護了昂貴的發電機不會被由于過流引起的發熱損壞
14---電池過充過放等開放性參數設置模式，可以使控制器適合各種類的電池使用（如鉛酸電池，鋰電池等）
18---超低的靜態待機電流，保證很小的自身功耗，避免了電池能量大量流失，特別是在長期持續陰雨天氣下，不會把電池虧空。
19---使用了雷擊保護組件，基本可以杜絕感應雷擊下的損壞，進一步提高了設備可靠性。
20---采用開放式的軟件平臺（計算機軟件），客戶可快速簡單的定制自己的應用（通過軟件或控制器面板），并且支持了集中監控功能，通過485總線，可以把所有設備連結。通訊距離達到2KM.
21---控制器屏幕有常規風機，光伏，電池，輸出端的電流、電壓、功率顯示外，還有風機，光伏的累計發電量顯示，和電池的剩余電量顯示，風機轉速、卸荷電流顯示?？刂破鞯臏囟蕊@示。
22---獨創了控制器端子朝上報警功能，當控制器接線端朝上，則有報警提示，讓客戶按照正確的安裝方向使用，避免了在露天使用，或由于天氣原因，電線表面結露，雨水直接沿著電線，把水導入到控制器內部，大量積水后損壞控制器的可能。
23---控制器內部集成了運行溫度監測功能，時刻監控設備溫度，讓控制器更加安全工作，延長設備使用壽命。
超智能風光互補LED路燈控制器參數表
超智能風光互補LED路燈控制器參數表
| 型號 | MAX-Tx-WSz-0y-uuuu-t | ||
| 電池參數 | |||
| 額定電池電壓 | 12V / 24V 自適應 | ||
| 電池保護方法 | 反接保護（不燒任何部件，有語音提示）；過壓保護，欠壓保護（對于路燈類負載） | ||
| 電池溫度補償 | 5mv/℃/2V (可設)（選配件） | ||
| 風機輸入?yún)?shù) | |||
| 額定風機功率 | 300W/12V等級 600W/24V等級 | ||
| 風機輸入額定電流 | 25A dc（整流后直流；對應風機交流輸入約20Aac） | ||
| 風機最大輸入電流 | 35A dc（整流后；對應風機交流輸入約28Aac） (工作時間<=1小時) | ||
| 風機最大轉速限制 | 500 Rpm (可設) | ||
| 風機輸入最大電流限制 | 20A (可設定) | ||
| 風機保護方法 | 空載輸入保護，超壓保護（語音提醒），過轉速保護，過流保護，感應雷擊保護 | ||
| 卸荷方式 | PWM無級高頻軟卸荷（無外接電阻），或外接電阻均可。 | ||
|
風機MPPT功能 升壓型MPPT(選配) |
適合電池電壓等級 | 12V /24V | |
| 最大輸入限制電流 | 5A | ||
| MPPT啟動輸入電壓點（參數） | 12V （出廠值） 參數可設 | ||
| MPPT關閉輸入電壓點（參數） | 6V （出廠值） 參數可設 | ||
| MPPT通道限定電流（參數） | 1.5A（出廠值） 參數可設 | ||
| 工作轉換效率 | >90% | ||
| 工作模式 | PWM動態變阻匹配跟蹤方式 | ||
| 光伏輸入?yún)?shù) | |||
| 光伏額定輸入電流 | 15A | ||
| 光伏額定輸入壓降 | <=0.15V | ||
| 光伏保護方法 | 反接保護(語音提醒)，過流保護，感應雷擊保護 | ||
| 卸荷方式 | 開路卸荷 | ||
|
光伏MPPT功能 降壓型MPPT功能（選配） |
適合電池電壓等級 | 12V /24V | |
| 最大輸入電壓 | 55V | ||
| 最大輸入電流 | 10A | ||
| 工作轉換效率 | >90% | ||
| MPPT效率 | >99%（自動跟蹤最大功率點） | ||
| LED驅動器（能源管理） | |||
| LED驅動器最大輸出功率 | 65W/12V系統 120W/24V系統 | ||
| LED串聯粒數 | 1-14粒 | ||
| 驅動器輸出模式 | 電壓/電流/功率（任選） | ||
| 驅動器輸出保護方式 | 開路，短路，過載，反接，雷擊 | ||
| 驅動器輸出電壓 | 0V-50V，最高<58V | ||
| 驅動器輸出電流 | 0-3A | ||

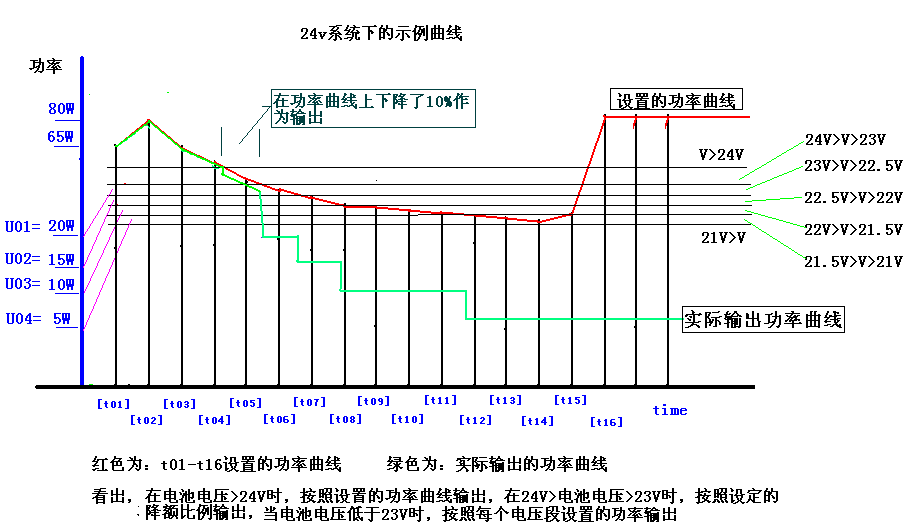

| 輸出管理方法 | 調功率模式，高效能源管理 （最大限度延長陰雨天使用時間） | ||
| 其他 | |||
| 輔助功能 | 溫度顯示（過溫報警），控制器倒置顯示(端子端朝上，語音提醒) | ||
| 顯示方式 | 液晶顯示（專用）或軟件顯示 | ||
| 通訊方式 | TTL232 RS485/USB接口/短距離無線（選配） | ||
| 顯示內容（供參考，具體參數根據實際設備有變化） |
風機輸入電壓，電流，功率，發電量，轉速，卸荷電流，和異常信息 光伏輸入電壓，電流，功率，發電量，和異常信息 電池電壓，充電電流，功率，總充電量，電池狀態信息 LED驅動器輸出電壓，電流，功率和異常信息 2路常規輸出端口輸出電流，功率，和異常信息 |
||
| 待機耗電量 （屏幕背光關） |
約20ma /12V系統 約18ma /24V系統 實際依據配件不同相應增減。所有配件安裝時總電流<30ma |
||
| 操作方式 | 3M貼膜按鍵操作（4按鍵） | ||
| 工作溫濕度范圍（環境） | -40~+65℃/20~85%RH（但無結露） | ||
| 防護等級 | IP41 | ||
| 控制器尺寸(長*寬*高*) |
175mm*148mm *84mm（常規型號） 215mm*148mm *84mm（高功率型號） |
||
| 重量 | 1.8KG（常規型號）/2.5KG（高功率型號） | ||
| 為了更好的服務于客戶，我公司可根據客戶要求調整和配置參數。 | |||
