針對目前使用LED作為光源的路燈，我司在超高性能控制器基礎上設計出來的新一代新能源LED 專用路燈控制器。內部集成了專利型高達 120W 輸出帶"能源管理"的LED驅動器（內置到控制器），通過合理精細的能源管理，可以提供持續15天無風無光陰雨天下不滅燈的使用效果。一方面可以進一步減少系統成本（光伏板、蓄電池可以減少至少20%以上）大幅增加工程利潤 ，另一方面由于恒流源集成在控制器內部，燈頭里沒有電子部件，極大地縮減維護成本(不用再使用攀爬工具去做維修，直接在地面操作)。系統成本敏感的應用最適合使用。
1---外形工業級外形設計，美觀大方，極具質感，全部材料選用工業級，工作溫度可達-40℃-85℃
2---可視3位數碼顯示操作界面，易操作，易識別
3---可靠的防水性能（線路板三防處理、分層結構設計），即使進水（少量），也不會損壞設備
4---標配RS232通訊，便于配合計算機軟件做監控。（RS485、短距離無線可選配），采用了USB轉RS232構件，更加方便的和計算機做數據交流（有USB接口的電腦即可使用），配置參數時不需要用蓄電池供電
5---接線端子處采用注塑工藝，不會發生接線短路、碰線的現象，讓客戶更安全操作
6---蓄電池輸入端持續反接不會損壞，并有蜂鳴報警。避免了由于接線錯誤，引起設備損壞，著火，也能更好的保護電池。
7---光伏板輸入端持續反接不會損壞，并有蜂鳴報警提示。特別晚上施工時，不會引起接線錯誤。
8---放電輸出端有過流，短路，過壓保護。異常排除后自己恢復。避免了由于用電設備故障，造成控制器損壞，或者引起火災。
9---提供MPPT功能（升壓型/風機，降壓型/光伏），使風機在低風速下也能對電池充電，提高風能利用率。（選配件）
10---專利型風機穩速控制方法，可以使風機不會超轉速運行，好處是在大風時候，風機一樣可以保持穩速發電，極大提高風機發電量。不會按常規方法這樣超速下，直接剎車，停止風機運轉。
11---專利型風機失速限流控制方法，可以使風機不會過電流運行，保護了昂貴的發電機不會被由于過流引起的發熱損壞
12---電池過充過放等開放性參數設置模式，可以使控制器適合各種類的電池使用（如鉛酸電池，鋰電池等）
13---超低的靜態待機電流，保證很小的自身功耗，避免了電池能量大量流失，特別是在長期持續陰雨天氣下，不會把電池虧空。
14---使用了雷擊保護組件，基本可以杜絕感應雷擊下的損壞，進一步提高了設備可靠性。
15---采用開放式的軟件平臺（計算機軟件），客戶可快速簡單的定制自己的應用（通過軟件或控制器面板），并且支持了集中監控功能，通過485總線，可以把所有設備連結。通訊距離達到2KM.
16---控制器屏幕有常規風機，光伏，電池，輸出端的電流、電壓、功率顯示外，還有風機，光伏的累計發電量顯示，和電池的剩余電量顯示，風機轉速、卸荷電流顯示?？刂破鞯臏囟蕊@示。
17---獨創了控制器端子朝上報警功能，當控制器接線端朝上，則有報警提示，讓客戶按照正確的安裝方向使用，避免了在露天使用，或由于天氣原因，電線表面結露，雨水直接沿著電線，把水導入到控制器內部，大量積水后損壞控制器的可能。
18---控制器內部集成了運行溫度監測功能，時刻監控設備溫度，讓控制器更加安全工作，延長設備使用壽命。
超智能風光互補LED路燈控制器參數表
超智能風光互補LED路燈控制器參數表
| 型號 | MAX-Tx-WSz-0y-uuuu-t | ||
| 電池參數 | |||
| 額定電池電壓 | 12V / 24V 自適應 | ||
| 電池保護方法 | 反接保護（不燒任何部件，有語音提示）；過壓保護，欠壓保護（對于路燈類負載） | ||
| 電池溫度補償 | 5mv/℃/2V (可設)（選配件） | ||
| 風機輸入?yún)?shù) | |||
| 額定風機功率 | 250W/12V等級 400W/24V等級 | ||
| 風機輸入額定電流 | 18A dc（整流后直流；對應風機交流輸入約15Aac） | ||
| 風機最大輸入電流 | 25A dc（整流后；對應風機交流輸入約20Aac） (工作時間<=0.5小時) | ||
| 風機最大轉速限制 | 500 Rpm (可設) | ||
| 風機輸入最大電流限制 | 15A (可設定) | ||
| 風機保護方法 | 空載輸入保護，超壓保護（語音提醒），過轉速保護，過流保護，感應雷擊保護 | ||
| 卸荷方式 | PWM無級高頻軟卸荷（無外接電阻），或外接電阻均可。 | ||
|
風機MPPT功能 升壓型MPPT(選配) |
適合電池電壓等級 | 12V /24V | |
| 最大輸入限制電流 | 5A | ||
| MPPT啟動輸入電壓點（參數） | 12V （出廠值） 參數可設 | ||
| MPPT關閉輸入電壓點（參數） | 6V （出廠值） 參數可設 | ||
| MPPT通道限定電流（參數） | 1.5A（出廠值） 參數可設 | ||
| 工作轉換效率 | >90% | ||
| 工作模式 | PWM動態變阻匹配跟蹤方式 | ||
| 光伏輸入?yún)?shù) | |||
| 光伏額定輸入電流 | 15A | ||
| 光伏額定輸入壓降 | <=0.15V | ||
| 光伏保護方法 | 反接保護(語音提醒)，過流保護，感應雷擊保護 | ||
| 卸荷方式 | 開路卸荷 | ||
|
光伏MPPT功能 降壓型MPPT功能（選配） |
適合電池電壓等級 | 12V /24V | |
| 最大輸入電壓 | 55V | ||
| 最大輸入電流 | 10A | ||
| 工作轉換效率 | >90% | ||
| MPPT效率 | >99%（自動跟蹤最大功率點） | ||
| LED驅動器（能源管理） | |||
| LED驅動器最大輸出功率 | 65W/12V系統 120W/24V系統 | ||
| LED串聯粒數 | 1-14粒 | ||
| 驅動器輸出模式 | 電壓/電流/功率（任選） | ||
| 驅動器輸出保護方式 | 開路，短路，過載，反接，雷擊 | ||
| 驅動器輸出電壓 | 0V-50V，最高<58V | ||
| 驅動器輸出電流 | 0-3A | ||

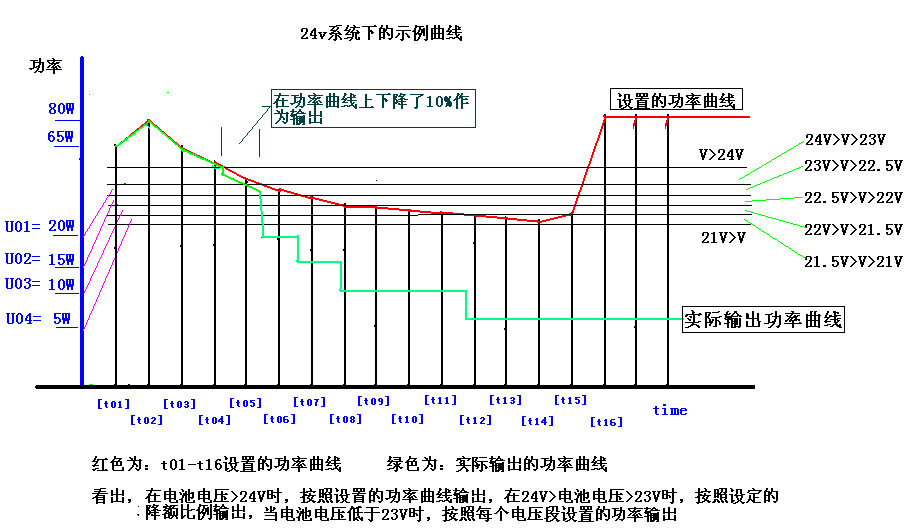

| 輸出管理方法 | 調功率模式，高效能源管理 （最大限度延長陰雨天使用時間） | ||
| 其他 | |||
| 輔助功能 | 溫度顯示（過溫報警），控制器倒置顯示(端子端朝上，語音提醒) | ||
| 顯示方式 | 液晶顯示（專用）或軟件顯示 | ||
| 通訊方式 | TTL232 RS485/USB接口/短距離無線（選配） | ||
| 顯示內容（供參考，具體參數根據實際設備有變化） |
風機輸入電壓，電流，功率，發電量，轉速，卸荷電流，和異常信息 光伏輸入電壓，電流，功率，發電量，和異常信息 電池電壓，充電電流，功率，總充電量，電池狀態信息 LED驅動器輸出電壓，電流，功率和異常信息 |
||
| 待機耗電量 （屏幕背光關） |
約20ma /12V系統 約18ma /24V系統 實際依據配件不同相應增減。所有配件安裝時總電流<30ma |
||
| 操作方式 | 3M貼膜按鍵操作（4按鍵） | ||
| 工作溫濕度范圍（環境） | -40~+65℃/20~85%RH（但無結露） | ||
| 防護等級 | IP41 | ||
| 控制器尺寸(長*寬*高*) | 115mm*148mm *84mm（常規型號） | ||
| 重量 | 1.1KG（常規型號） | ||
| 為了更好的服務于客戶，我公司可根據客戶要求調整和配置參數。 | |||
