小型電器裝配流水線
產品說明
鋁型材皮帶線說明
線體尺寸：L（自定）×常規W550（自定）×H1950（750）mm
線體用材：導軌采用40*60鋁導軌，腳架及燈架采用40×40國標鋁型材制作，下配Φ75×M12×L100腳杯，高度750±15可調
PVC皮帶：寬度：W550，厚度：3t,顏色：綠色
馬達：220V×2HP×4級，臺灣亞士霸臥式馬達，1臺
牙箱：70?！?/60蝸輪減速機牙箱，1臺
調速方式：2HP臺灣愛得利變頻器，無級變速。變速范圍：0～8m/min
主動滾筒：Φ160×L550
運行方式：連續運行
皮帶承托：上層/Φ25×L550鍍鋅帶軸承滾筒，間距250
下層/Φ25×L550鍍鋅帶軸承滾筒，間距2000
照明/燈通：采用T0.8鍍鋅板折彎制作
燈：40W單支帶罩日光燈，雙邊控制，每邊分兩段控制
風批掛鉤/導軌：采用25*38專用風鉤鋁材，雙邊配置
滑輪：每工位配一套四輪塑膠滑輪小車（客戶自配）
遮光擋板：采用T1.2冷板折彎制作，表面噴綠色油漆，四周配置，螺絲固定
擋板安裝位置：燈通外側
工作臺面尺寸：L×W mm
臺板：采用18T雙面白壓合板，表面貼綠色防靜電膠皮，周邊T型膠條包邊
支撐：支撐三角架采用40*40角鐵焊接制作，25*50扁通支撐
線槽：采用0.8t鍍鋅板折彎制作
安裝位置：線體下部中間一條，另一條固定在線體上支架 兩邊走顯示器源及控制線
插座：多功能長條插座，10A，每米2個,固定在線槽側邊（每工位一套）
電控：配獨立電控箱一套
工藝LCD架用材：采用T1.2A3板折彎制作，表面噴電腦白粉（安裝在原工工藝卡導軌位置），每工位開310*240孔安裝LCD，制作LCD固定件
報警燈：每個工位配一個紅色（閃爍）報警燈及控制開關
氣管用材：采用6分國標鍍鋅管
快速接頭：每個工位（1.2米）配一個雙叉快速氣咀
技術參數
|
品名 |
參數 |
|
外形尺寸 |
L(自定)×W(自定)×H1950mm |
|
主架材質 |
鐵材、鋁材、不銹鋼(常規鐵材) |
|
皮帶寬度 |
自定(常規550mm) |
|
皮帶材質 |
PVC防靜電帶、橡膠帶、帆布帶（常規PVC防靜電帶） |
|
傳輸速度 |
0.5-8m/min |
|
工作臺板 |
自定(W300mm)面貼白色防火板或防靜電膠皮、不銹鋼臺板 |
|
照明 |
T5節能燈或普通燈 |
|
適用范圍 |
小家電裝配 |

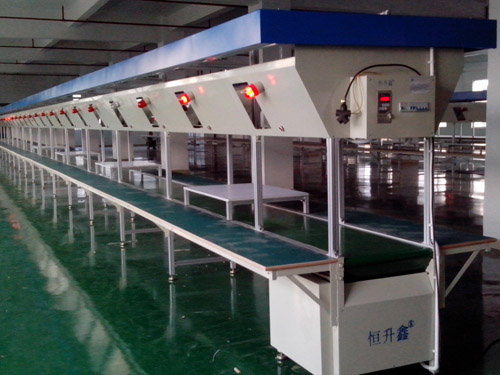

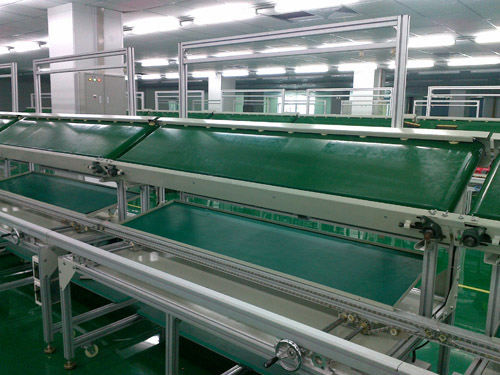

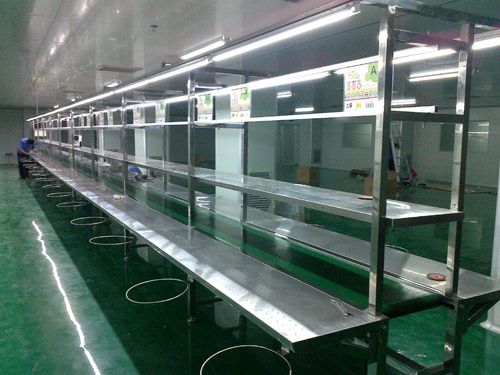

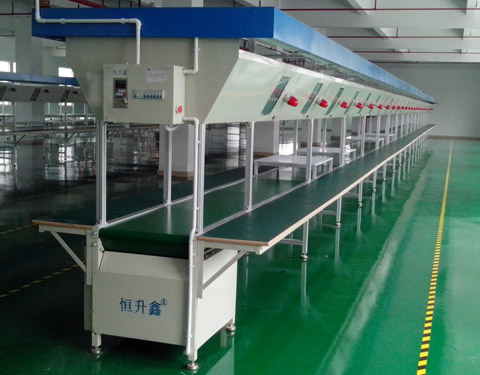

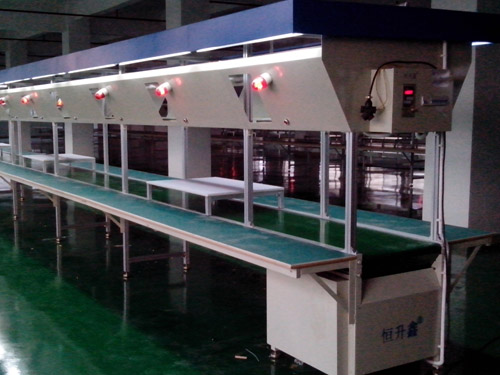

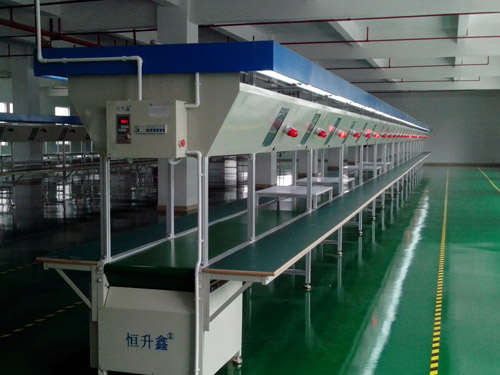

?產品展示
 |
 |
? |
| ?家電生產線 | 加濕機生產線 | 電飯煲生產線 |
 |
 |
 |
| 電磁爐組裝線 | 夾具回流線 | 背光源不銹鋼流水線 |
?
