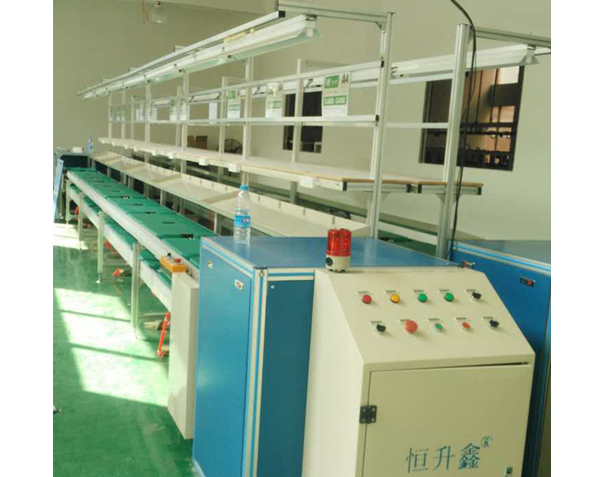

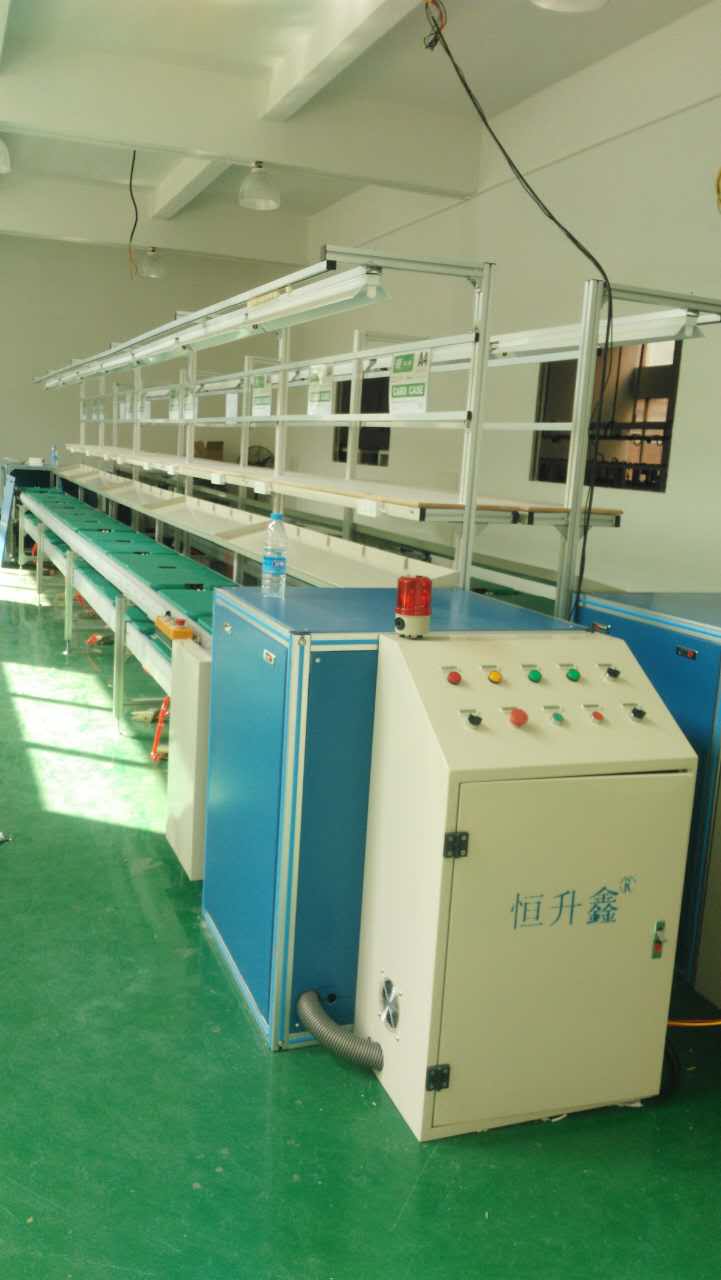

上下循環自動線說明?

線體

尺寸

L自定×W自定×H800

用材

（1）?導軌：2062型（118×100）專用3倍速鏈鋁型材。

（2） 拉腳：40×40鋁型材

（3） 腳杯

輸送部分

鏈條

2060型三倍速尼龍鏈條

鏈輪

雙排三倍速鏈條專用鏈輪及其張緊裝置。

運行

倍速鏈條連續不斷地運行，而工裝板根據工作需要可連續運行，

也可停止不前（被阻擋器擋住，完成工序工作），此時倍速鏈條相對工裝板滾動。一旦阻擋器縮回，工裝板又加速運行。

指書架

用材

導軌:雙H型鋁材,全線貫通.

看板

A4文件袋一米一套

線槽與

插座

用材

鍍鋅線槽

插座

多功能長條插座

照明

用材

LED燈

氣管

用材

6分鍍鋅管，每1米一個快速氣咀

阻擋器

QX-I立式阻擋器，每一工位配一個，另連一個電動腳踏開關，人

地控制工裝板的運行與停止； ????????????????

物料臺

規格

L線體長度

機頭動力部分 ????????????????????????????二套

主動力

（二套）

?

馬達

馬達1臺

調速方式

愛得變頻器

單層工裝板

尺寸

T25mm ??????????數量: 根據線體長度配置

?電路系統?????????????????????????????????????????1套

整體控制電路系統

配置及

裝置

（1）：主動力傳送馬達

（2）：頂升移載裝置

（3）：阻擋器（帶腳踏開關）

（4）：急停開關

（5）：限位行程開關

（6）機頭部位設置報警燈指示

（7）：電磁閥、接觸器、光眼等元件

( 8 ):電控箱一套.

（9）：三菱FX1n系列可編程序控制器PLC，32個點，一臺。

（10）電流/電壓(220/380)

（11）柜體材料：1.5t冷板制作

?上下升降機????????????????????????????????????????2臺

主支架

用材

采用40*40方鋼作主框架.(加強型)

支架

冷板折制。

動力結構

頂伸氣缸

氣缸。

支架

冷板折制。

主架

A3鋼板折彎焊接，前后各配二套

動力

電子調速馬達輸送

?

輸送部分

主動輪

??機架成型

運行方式

??正反運行

PVC皮帶

??綠色防滑皮帶
