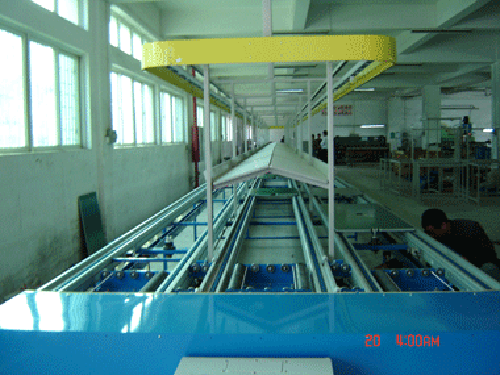

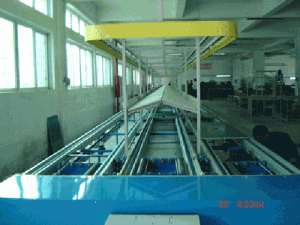

平行循環組裝線
產品說明
主架：導軌（護邊）采用2062型（118×100）專用3倍速鏈鋁型材;腳架及燈架采用40×40鋁材,間隔2米一個。
動力:2套,含馬達、牙箱、變頻器。
輸送:2060型三倍速尼龍鏈條,雙排三倍速鏈條專用鏈輪及其張緊裝置。
阻擋器:QX-I立式阻擋器。
照明:40W單支帶罩日光燈/T5 28W單支帶罩節能燈,雙邊配置。
風批:采用25×38專用風鉤鋁材連接固定,單邊配5個風鉤。
工藝看板:W300mm,采用H鋁型材連接固定,每米配置一個A4紙大小公文袋,中間一條。
儀表臺:寬度自定,采用T18mm木板,表面用萬能膠水粘貼T2.0mm綠色防靜電膠皮(加富牌),周邊T型膠條包邊。
線槽插座:線槽采用T0.8鋅板折彎制作,插座采用三位三孔多功能長條插座,10A。
氣管:材質采用4分鍍鋅管,每米配置一個氣咀。
過度平行移載:2套。
移載升降裝置:4套。
電控系統:1套。
工裝板:規格自定,臺板為T25中纖板,表面貼綠色防靜電膠皮,底面用T1.2灰色磨砂防火板,周邊T型膠條包邊。
電源線:日光燈線配2.5平方電線,插座線配4平方電線,地線配2.5平方黃色線。
腳杯:腳部配M12可調節腳杯。
表面處理:打磨、除毛刺、氧化、噴塑(電腦白)或客戶指定。
技術參數
|
品名 |
參數 |
|
外形尺寸 |
L(自定)×W(自定)×H1950mm |
|
循環方式 |
平行循環 |
|
主架材質 |
鐵材、鋁材、不銹鋼(常規鐵材) |
|
傳輸速度 |
0.5-8m/min |
|
工裝板尺寸 |
L自定(400)×W自定(450)×T25mm(T18mm) |
|
照明 |
T5節能燈或普通燈 |
|
適用范圍 |
電子、五金、塑膠、玩具行業 |
產品展示
 |
 |
 |

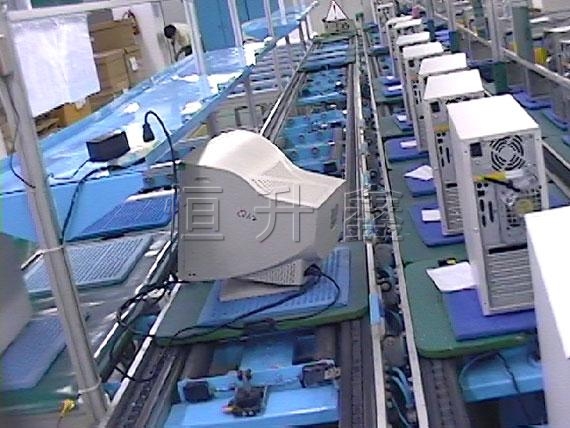

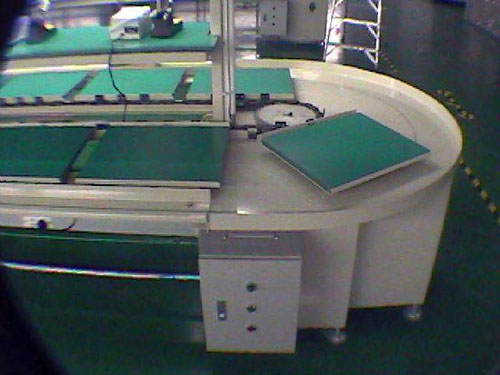

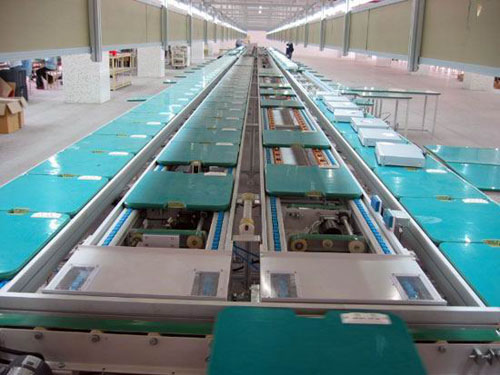

| 鏈板式平行循環組裝線 | 電腦主機循環組裝線 | 倍速鏈條生產線 |
 |
? |
 |

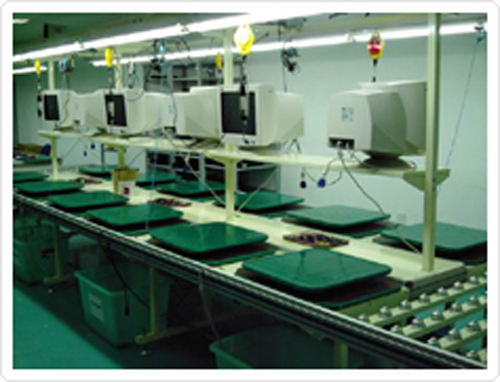

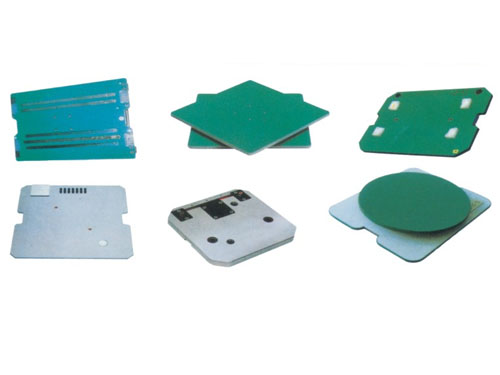

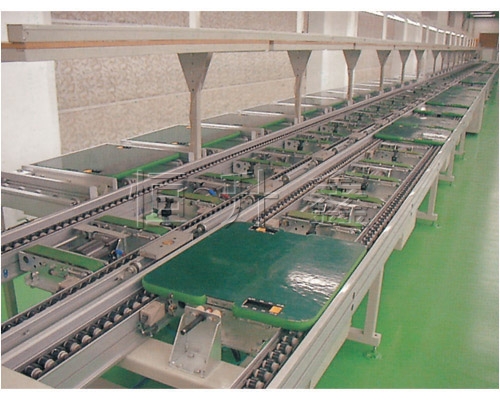

| 倍速鏈條工裝板裝配線 | 手動工裝板裝配線 | 多樣工裝板 |
