加熱爐主要參數和技術性能
加熱鋼種：碳素結構鋼、低合金鋼、合金鋼
鋼坯規格：斷面140mm×140mm、165mm×165mm、165mm×225mm、165rnm×280mm
長度：最小2600 mm，最長3200mm
鋼坯入、出爐溫度：常溫入爐，出爐1050～1220℃
鋼坯加熱溫差：≤50℃
爐型：端進、端出推鋼式連續加熱爐，雙排裝料
爐子加熱能力（最大）：85t/h
爐子的主要尺寸：
爐子有效長：22820mm
爐子總長（砌體長度）：24792mm
爐子內寬：7300mm
爐子總寬（砌體寬度）：8348mm
燃料：高爐煤氣低位發熱值（標態）725×4.18 kJ/m3
煤氣消耗量（標態）：33650m3/h
空氣消耗量（標態）：22120m3/h
煙氣生成量（標態）：48795m3/h
空氣預熱溫度：≥1000℃
煤氣預熱溫度：≥1000℃
噸坯單位熱耗：1.20GJ
爐底管冷卻方式：汽化冷卻
3.2技術、結構特點
3.2.l蓄熱式燃燒器
加熱爐每側外部安裝17個煤氣蓄熱和19個空氣蓄熱式燃燒器，每個空氣蓄熱器與煤氣蓄熱器相鄰布置，蓄熱式燃燒器分為單噴口和雙噴口兩種，以適應不同位置的蓄熱式燃燒器布置。一個空氣噴口和一個煤氣噴口，組成一個燃燒單元。蓄熱器中的蓄熱體采用陶瓷小球和陶瓷蜂窩體的復合蓄熱結構，它具有換向時間適中（中型廠設計換向時間2min），耐急冷急熱性好、導熱性能好等優點；每個燃燒器前的煤氣和空氣連接管上都安有手動調節閥，從而使得各個燃燒器、特別是上部與下部燃燒器的能力能夠按需要進行調節；維修方便，可以在不影響爐子正常生產的情況下利用常規檢修更換蓄熱體。
3.2.2引火燒嘴
中型廠的產品中有一部分合金鋼，這些品種對預熱段的加熱爐溫有上限要求。如09CuP要求預熱段爐溫低于800℃，而高爐煤氣的安全燃燒溫度需高于800℃，為解決這一矛盾，在預熱段增加12支使用轉爐煤氣的引火燒嘴，以保證高爐煤氣在800℃以下的安全穩定燃燒。12支引火燒嘴小時耗氣量低500m3/h，采用電子打火點燃，使用安全可靠。
3.2.3自動控制
爐溫控制系統采用在工業爐窯控制中廣泛使用的雙交叉限幅控制方式，為保證各個供熱區溫度的可控性，首先對各區設置獨立的，以溫度為主環，空煤氣流量調節為副環的爐溫控制回路。根據工藝的供熱分配情況，共分為3個溫度調節回路，分別對應預熱段、加熱段和均熱段3個供熱區。爐膛壓力控制為減少換向?qū)t壓調節的干擾采用手動調節煤氣煙道及空氣煙道的廢氣調節閥門，保證爐膛壓力穩定在給定范圍。
3.2.4換向控制
換向采用四腔四通換向閥，換向燃燒控制按定時的原則，并按規定的換向時序，控制3個煤氣換向閥和3個空氣換向閥的動作，也可手動控制換向。
3.2.5安全保護系統
儀表控制安全連鎖邏輯保護系統在煤氣總管壓力過低、空氣壓力過低、儀表氣源壓力過低、電源故障情況下，發生自動停爐；當發生自動停爐時，系統完成如下動作：總管煤氣立即切斷，并在10min后停引風機，鼓風機則需要手動停止。另外還有緊急手動停爐：手動停爐系統為獨立于PLC控制的硬件連鎖系統。用于在特殊情況下，如控制系統故障時，由操作員通過操作臺的急停按鈕，完成停爐操作。
4加熱爐改造效果
4.1運行情況
中型廠加熱爐自2001年12月3日烤爐以來，使用情況良好，較大幅度地減輕了燒火工的勞動強度。在正常使用中，通過電視畫面可以了解到加熱爐的運行情況、爐溫控制非常容易，各班燒火工普遍反映調節準確、方便。氧化燒損明顯減少，加熱爐扒渣工作由過去的每班一次改為每次檢修扒渣一次。由于有各種報警記錄，出現問題可以及時發現。對于熱工方面的問題，也可以通過分析各種記錄及時找出問題的所在，很快得以解決。自動停爐控制系統的設立，當出現異常情況時，可以及時自動停爐，對防止大事故的發生起到了很好的保護作用。經實踐證明這套系統運行穩定。
經過3個月的運行，加熱爐運行基本穩定，目前加熱爐的均熱段爐溫控制在1200～1300°C之間，加熱段爐溫在1100℃左右，排煙溫度僅120°C，燃燒產物的顯熱得到最大限度的回收。最大加熱能力已達到87t/h，2002年2月平均噸鋼消耗為494m3/t。噸材熱耗較改造前下降了26.9%。
4.2經濟效益
改造完成后中型廠年產型鋼40萬噸，目前煤氣單耗494m3/t。按重油價格1.33元/kg，高爐煤氣價格0.05元/m3計算。
每年可為公司減少重油外采費用：38.43×1.33×40＝2044.48（萬元）
中型廠每年增加高爐煤氣費用：（494－167）×0.05×40＝654（萬元）
中型廠年創經濟效益：2044.48—654＝1390.48（萬元）
投資回收期：
加熱爐總投資為1087.61萬元，僅以年節約燃料費計算投資回收期為：（1087.61/1390.48）×12＝9.4（月）
全部投資回收期僅需9.4個月即可收回，經濟效益十分明顯。
4.3社會效益
在取得良好經濟效益的同時，也取得了良好的社會效益。每年中型廠由于熱耗降低減少CO2排放6000 m3以上，這將極大地改變環境。同時，由于高效蓄熱燃燒，煙氣的排放溫度低于150℃，這不僅減少了排煙的熱效應而且其排放煙塵的黑度是肉眼所看不見的，這對保護環境是一大貢獻。
由于高溫煤氣和空氣混合燃燒產生了較高的理論燃燒溫度，這種低熱值的高爐煤氣可以迅速、穩定、充分的燃燒，高溫?zé)煔饩鶆虺錆M整個爐膛，鋼坯加熱溫度十分均勻，為軋制高質量的鋼材創造了條件，據2002年1～2月份統計數據顯示，中型廠生產作業率較去年提高1.9%。加熱爐區噪聲減小，環境清潔，徹底杜絕了加熱爐冒黑煙造成的環境污染，工作環境較以前大有改觀。
5結論
中型廠加熱爐蓄熱式改造，成功地將低發熱值的高爐煤氣應用于軋鋼加熱爐，并且節能效果顯著，它為其他加熱爐改造積累了寶貴經驗。但應該看到，蓄熱式加熱爐在設備、蓄熱體方面還存在一些問題，由于蓄熱式燒嘴殼體采用螺栓連接，密封要求較高，目前加熱爐周圍存在煤氣的微量泄漏；燒嘴殼體內保溫層較薄，燒嘴外殼溫度較高，達到100℃左右。我們要在使用過程中不斷摸索，總結經驗，努力去完善這一技術。
技術參數

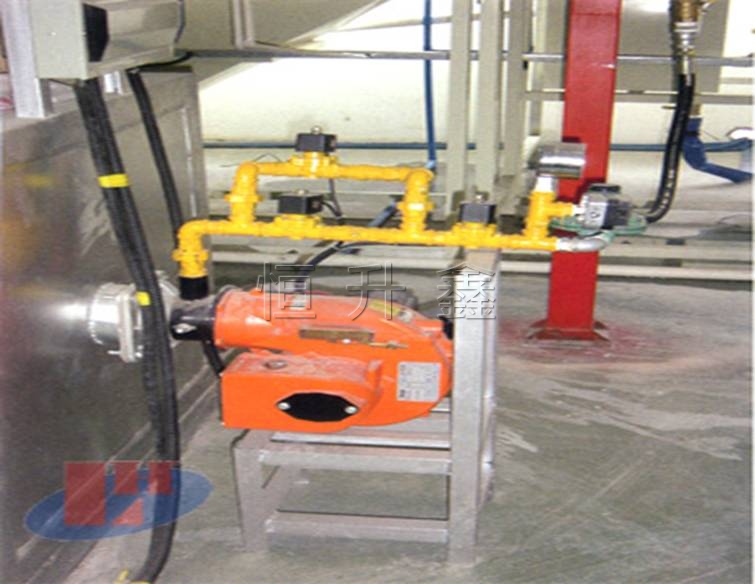

產品展示

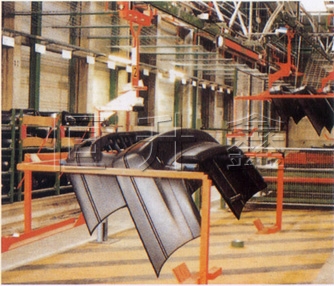

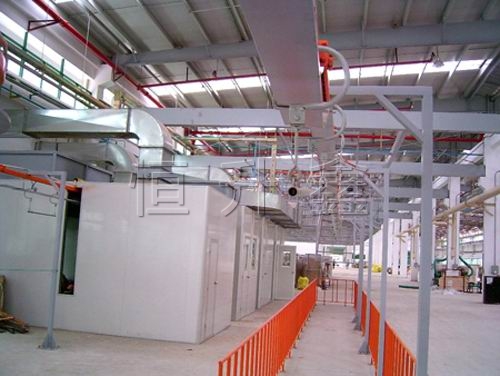

汽車保險杠噴涂線	電腦機箱組裝線	五金涂裝吊空線
