主架：導軌（皮帶護邊）采用50×50鐵方通;腳架采用50×50鐵方通,間隔2米一個;燈架采用40×40鐵方通,間隔2米一個。
皮帶:寬度自定,綠色防靜電,采用無縫熱熔接駁;承托采用Φ25帶軸承鍍鋅滾筒,上層間隔250mm一條,下層間隔2m一條。
動力:馬達、牙箱、變頻器各一臺。
照明:40W單支帶罩日光燈/T5 28W單支帶罩節能燈,雙邊配置。
風批:采用25×38專用風鉤鋁材連接固定,單邊配置。
工藝看板:W300mm,采用H鋁型材連接固定,每米配置一個A4紙大小公文袋,中間一條。
儀表臺:寬度自定,采用T16mm木板,表面用萬能膠水粘貼T1.0mm白色防火板(綠色防靜電膠皮加富牌),周邊T型膠條包邊。
工作臺:兩腳落地,規格L600×W400×H750(mm);臺板采用T16mm木板,表面用萬能膠水粘貼T1.0mm白色防火板(綠色防靜電膠皮加富牌),周邊T型膠條包邊,支架采用25×25鐵方通焊接;每工位配置一張。
線槽插座:線槽采用T0.8鋅板折彎制作,插座采用三位三孔多功能長條插座,10A。
氣管:材質采用4分鍍鋅管,每米配置一個氣咀。
電控箱:采用冷板折彎制作,正泰牌電控開一套(配帶漏電保護開關)。
電源線:日光燈線配2.5平方電線,插座線配4平方電線,地線配2.5平方黃色線。
腳杯:腳部配M12可調節腳杯。
表面處理:打磨、除毛刺、氧化、噴塑(電腦白)或客戶指定。
技術參數

產品展示

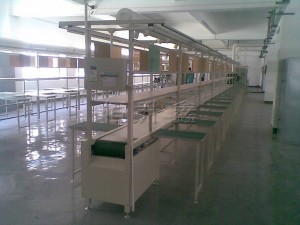

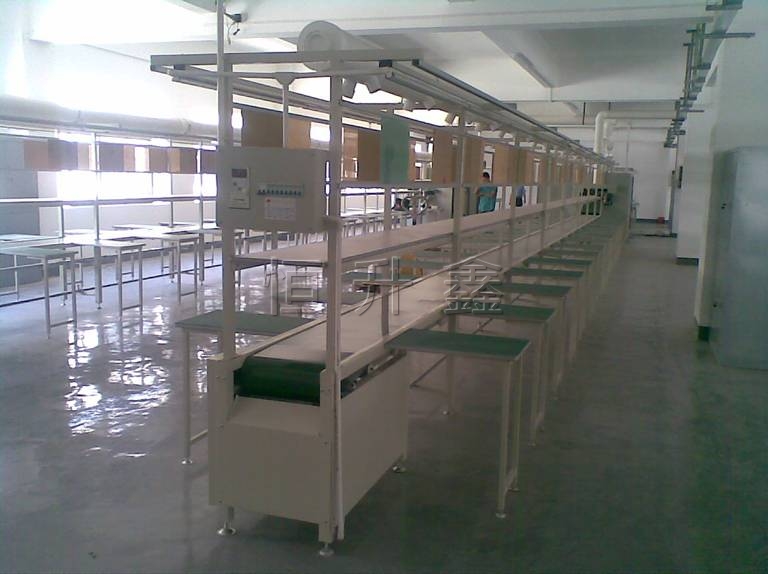

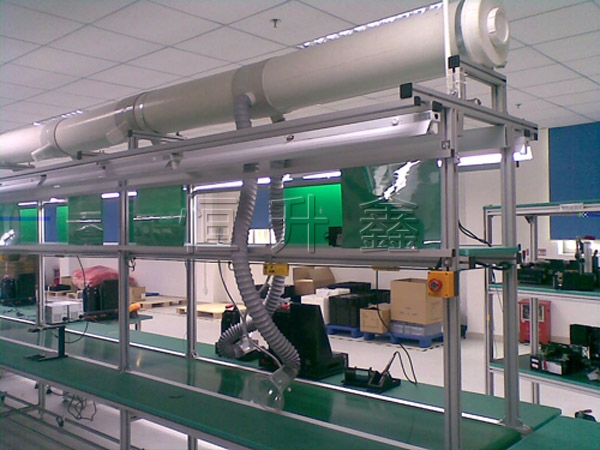

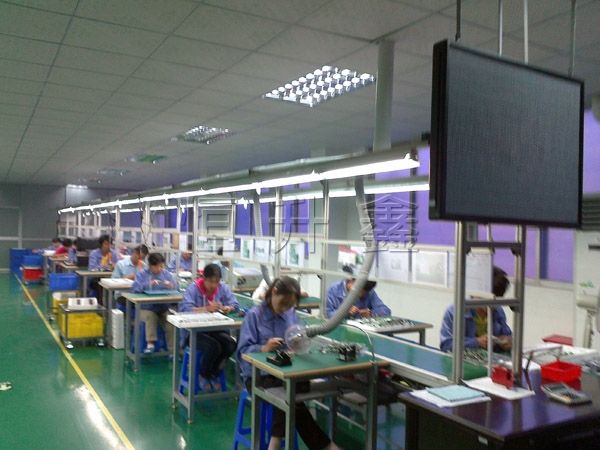

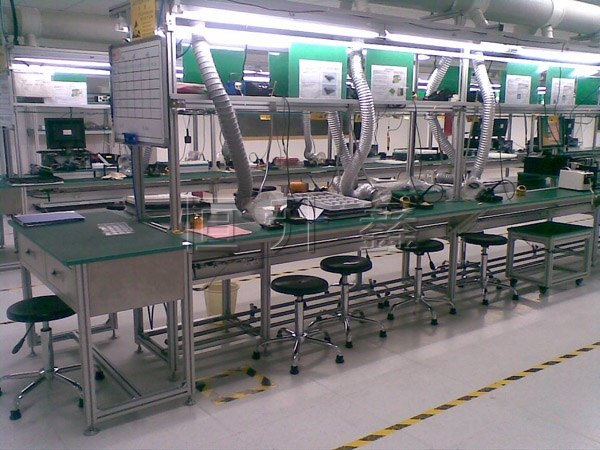

帶抽煙罩補焊流水線	鋁材式補焊流水線	鐵材式補焊流水線
